オートボディプリンター®

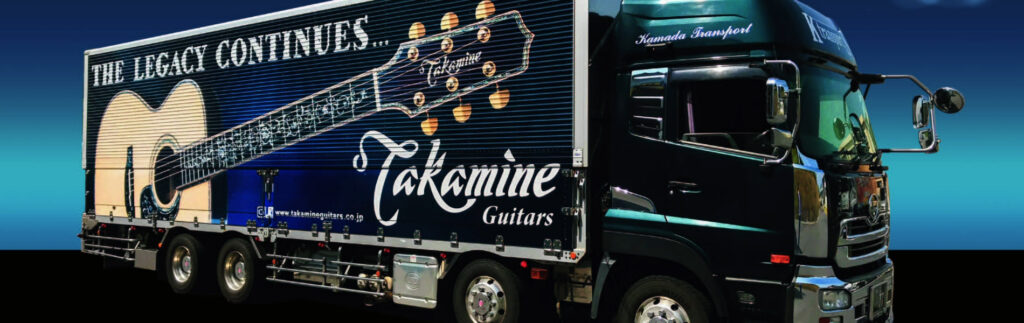

オートボディプリンター®は、独自のインクジェット塗装技術を用いて、大型車のボデー等、様々な素材（凹凸、湾曲面）へ、直接印刷できる画期的なシステムです。
従来専用の材料や技術・工数が必要であった、「塗装・加飾プロセス」のデジタル化を実現し、関連コストや工数を大幅な低減することが可能となります。
これにより、お客様の収益性向上、ビジネス活用による新たな事業化、または社会貢献/地域共生など、お客様のさらなる事業発展へ向けて幅広くお役立て頂くことが可能です。
お問い合わせ
概要
オートボディプリンター®は、独自のインクジェット塗装技術を用いて、大型車のボデー等、様々な素材（凹凸、湾曲面）へ、直接印刷できる画期的なシステムです。
従来専用の材料や技術・工数が必要であった、「塗装・加飾プロセス」のデジタル化を実現し、関連コストや工数を大幅な低減することが可能となります。
これにより、お客様の収益性向上、ビジネス活用による新たな事業化、または社会貢献/地域共生など、お客様のさらなる事業発展へ向けて幅広くお役立て頂くことが可能です。
オートボディプリンター®の 主な機能
プリント
消去
塗装
オートボディプリンター®の 主な特長
01
フイルムを使わず直接マーキング
フイルムとは違い貼る手間が必要ありません。
よって施工時間の短縮と人件費軽減に繋がります。
02
貼ることが困難な湾曲、凸凹面にもマーキング可能
フイルムでは貼りにくい、湾曲面や凹凸面にもノズル追従機能にてプリントが可能です。 ※プリント面の湾曲度、角度と、ノズルヘッドの可動域によって、プリント可能域に限界があります。
03
高品位の屋外耐候性
使用するインクは弊社開発の速乾性で紫外線に強い樹脂塗料です。更に同時コート処理を行い３年～５年、またはそれ以上の屋外耐候性を保ちます。 太陽光を受けている時間に左右されます。
04
マーキング後の消去もできる
アセトンにより拭取り消去することができます。
原状復帰できるというものではございませんが、何度でも描き換えが可能です。
※素材の種類、状態などによって消去ができる、出来ない場合もございます。
-
プリント（印刷）と塗装
-
時間の節約
-
低コスト
-
ポリ塩化ビニルの削減
施工事例
オートボディプリンター® ラインナップ
NNV13.0
| 印刷範囲 | W13,000mm × H3,250mm × D200mm |
|---|---|
| 機器寸法 | W15,000mm × H4,560mm × D2,200mm |
| 重量 | 2,000kg |
| 倍速(ノズル数) | 8倍速（40ノズル） |
NNV13.0
| 印刷範囲 | W13,000mm × H3,250mm × D200mm |
|---|---|
| 機器寸法 | W15,000mm × H4,560mm × D2,200mm |
| 重量 | 2,000kg |
| 倍速(ノズル数) | 8倍速（40ノズル） |
NNV10.0
| 印刷範囲 | W10,000mm × H3,250mm × D200mm |
|---|---|
| 機器寸法 | W11,900mm × H4,560mm × D2,200mm |
| 重量 | 1,450kg |
| 倍速(ノズル数) | 8倍速（40ノズル） |
NNV7.0
| 印刷範囲 | W7,000mm × H3,000mm × D200mm |
|---|---|
| 機器寸法 | W8,900mm × H4,300mm × D2,200mm |
| 重量 | 1,100kg |
| 倍速(ノズル数) | 4倍速（20ノズル）/ 8倍速（40ノズル） |
NNV4.5
| 印刷範囲 | W4,500mm × H3,000mm × D200mm |
|---|---|
| 機器寸法 | W6,200mm × H4,300mm × D2,100mm |
| 重量 | 750kg |
| 倍速(ノズル数) | 2倍速（10ノズル）/ 4倍速（20ノズル）/ 8倍速（40ノズル） |
NNV3.1
| 印刷範囲 | W3,100mm × H2,000mm × D200mm |
|---|---|
| 機器寸法 | W4,800mm × H3,100mm × D1,950mm |
| 重量 | 390kg |
| 倍速(ノズル数) | 1倍速（5ノズル）/ 2倍速（10ノズル）/ 4倍速（20ノズル）/ 8倍速（40ノズル） |
製品仕様
| 1）カラーシステム | シアン/マゼンタ/イエロー/ブラック/ホワイトの5色プロセスピクセル濃度階調法 |
|---|---|
| 2）ピッチ | 0.24mm / 0.4mm |
| 3）印刷可能範囲 | 地上から約620mm～3,840mm |
| 4）z軸の可動範囲 | 標準は200mm |
| 5）印刷速度 | 30m²/h（W10m × H3m） - 4倍速ヘッド、0.4mmピッチ：540分（およそ18分/m²） - 8倍速ヘッド、0.4mmピッチ：250分（およそ8分/m²） |
| 6）インク消費量 | フルカラー・標準画像でおよそ20ml/m² |
インク
シアン/マゼンタ/イエロー/ブラック/ホワイトの5色で構成されています
オートボディプリンター®用インクは同プリンター専用インクで、C/M/Y/K/W（シアン/マゼンタ/イエロー/ブラック/ホワイト）の5色で構成されています。
オーバーコート用のクリアーもプリントと同時に印刷可能です。
CMYKは1ボトルあたり500ml入っています。
カラーマッチング
ColorGATE社 PRODUCTIONSERVERが利用可能です。
ColorGATE社の独自のカラーマッチング技術を用いることで、再現の高い印刷を実現します。
当社従来品に比べて、色再現領域が1.7倍に拡大します。
当社従来品に比べて、色の調整時間が大幅に削減されます。
※ColorGATE社は、カラーマネジメントに強みを持つ、ドイツの印刷向けソフトウエア会社です。印刷業界に関して深いノウハウを持っており、数多くのメーカーで、推奨RIPとして使用されています。2018年から、リコーグループの子会社となっております。
オートボディプリンター®ご導入までの流れ
ご発注までの流れ
本製品は、弊社にて製造・販売しております。
- お問い合わせ
- 資料送付
- ご説明
- デモ見学
- 商談・御見積
- 設置場所視察
- ご発注
稼働までの流れ
- ご発注
- 製造
2ヶ月
- 設置
2日
- デザイン・操作研修
5日
- 稼働
※日数は目安になります。
※稼働後のデザインオペレーションのサポートにも対応しております。
当社から提供されるもの
- プリンター本体
- ソフトウェア
- コントローラー
- プリンター接続用Windows® PC
- エアコンプレッサー
お客様で準備していただくもの
- 画像編集用のパソコン(Windows®でもMacでも可)
- Adobe® Photoshop CS or CC
- 温度湿度をコントロールする機器など
送風機、暖房機、除湿器 - その他
※Windowsは、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
※Adobeは、Adobe Systems Incorporated（アドビ システムズ社）の米国ならびに他の国における商標または登録商標です。
※Macは、米国およびその他の国で登録された米国Apple Inc.の商標です
